Trybuny składane teleskopowe typu ławkowego
Nasz system trybun cechuje:
• Nowoczesny łatwy sposób składania i rozkładania oparty na beztarciowym systemie rolek - trybuna może być rozkładana przez jedną osobę
• Nowoczesny design i wysoka estetyka wykonania
• Indywidualne projektowanie - możliwość dostosowania do każdego obiektu
• Bezpieczne kółka łożyskowane z bieżnią poliamidową lub polipropylenową
• Zastosowanie zwiększonej ilości kółek
• Możliwość dowolnej konfiguracji kolorów trybuny
• Bezpieczne podesty z płyty antypoślizgowej
• Dodatkowe stopnie pośrednie
• Wykończenie stopni blachą aluminiową
• Barierki ochronne bez konieczności demontażu w celu złożenia trybuny.

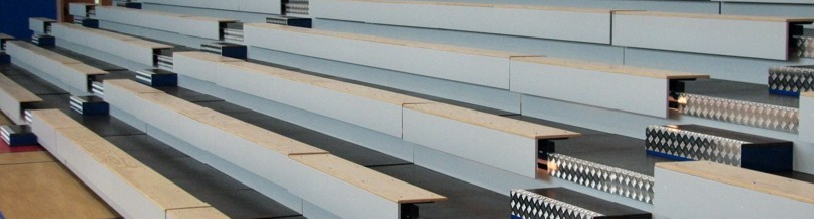

Trybuny teleskopowe z siedziskami ławkowymi
Charakterystyka techniczno – materiałowa:
| Typ siedziska | Ławka ze sklejki gr. 18 mm, szerokość 295 mm ostatni rząd - oparcie ze sklejki o szerokości 220 mm |
| Różnica poziomów między podestami | 300 mm |
| Wysokość stopni pośrednich | 150 mm |
| Wykończenie stopni | Blacha aluminiowa antypoślizgowa ryflowana |
| Szerokość wejść | >120 cm |
| Wykończenie powierzchni części metalowych | Malowanie proszkowe wg palety RAL Standardowo RAL 9006 |
| Kolor barierek | Standardowo pomarańczowy RAL 2004 Inne kolory na zamówienie, w/g palety RAL |
| Materiały podestu | Płyta antypoślizgowa gr. 18 mm, kolor brązowy Inne wykończenie na zamówienie |
| Maksymalne obciążenie użytkowe podestu | 300 kG/m2 |
Trybuny teleskopowe z siedziskami ławkowymi
Charakterystyka techniczno – materiałowa
Ilości rzędów i gabaryty:
| Ilość rzędów | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Głębokość trybuny po rozłożeniu | 2050 mm | 2870 mm | 3690 mm | 4510 mm | 5330 mm | 6150 mm | 6970 mm |
| Głębokość trybuny po złożeniu | 1229 mm | 1229 mm | 1229 mm | 1229 mm | 1229 mm | 1229 mm | 1229 mm |
| Wysokość ostatniego podestu | 600 mm | 900 mm | 1200 mm | 1500 mm | 1800 mm | 2100 mm | 2400 mm |
| Ilość rzędów | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Głębokość trybuny po rozłożeniu | 7790 mm | 8610 mm | 9430 mm | 10250 mm | 11070 mm | 11890 mm | 12710 mm |
| Głębokość trybuny po złożeniu | 1229 mm | 1229 mm | 1229 mm | 1229 mm | 1229 mm | 1229 mm | 1229 mm |
| Wysokość ostatniego podestu | 2700 mm | 3000 mm | 3300 mm | 3600 mm | 3900 mm | 4200 mm | 4500 mm |
Kółka
Ruch trybun po nawierzchni hali sportowej odbywa się poprzez bezpieczne łożyskowane kółka paletowe o przekroju walcowym i liniowym styku z nawierzchnią, co eliminuje możliwość wgnieceń posadzki.
Stosujemy dwa rodzaje kółek:
• Rolki poliamidowe D=80mm do pracy na posadzkach sztucznych.
• Rolki poliuretanowe D=80mm do pracy na nawierzchniach drewnianych i panelowych.
Nasze trybuny wyposażone są w zwiększoną ilość kółek. Ilość kółek przypadająca na każde 10 osób korzystających z trybuny wynosi średnio 18 sztuk.
Długości trybun i wejścia
W ramach systemu produkowane są trybuny o długości modułów:
300 cm; 350 cm; 400 cm; 450 cm; 500 cm; 550 cm; 600 cm; 650 cm; 700 cm
Układ jezdny trybun
Trybuny mogą być przystosowane do transportu, np. w celu magazynowania. W celu wywożenia trybun dostarczamy zestaw dwóch sześciokołowych systemowych wózków transportowych.
Ze względu na mobilność trybun produkujemy trzy wersje konstrukcji:
1. Trybuna składana bez systemu jezdnego – przeznaczona do instalacji na stałe w określonym miejscu.
2. Trybuna składana wyjeżdżana –posiada możliwość ruchu w kierunku prostopadłym do ściany (płaszczyzny czołowej trybun), co np. ułatwia utrzymanie czystości za trybunami.
3. Trybuna składana jezdna –posiada możliwość ruchu w kierunku prostopadłym do ściany (płaszczyzny czołowej trybun) oraz - po uniesieniu jej przy pomocy systemowych wózków - możliwość transportu w dowolne miejsce. Do transportu używane są dostarczane przez nas dwa systemowe wózki transportowe. Każdy wózek wyposażony jest w 6 obrotowych kółek, co zmniejsza punktowe obciążenie nawierzchni na trasie ruchu.
Uwaga: Trybuny składanej bez systemu jezdnego nie można w przyszłości rozbudować o funkcje jezdne. Jeśli może wystąpić w przyszłości potrzeba by trybuna była jezdna, proponujemy zamawiać trybuny składane wyjeżdżane, które można będzie rozbudować o system jezdny.
Barierki ochronne
Trybuna jest wyposażona w komplet barier ochronnych, zainstalowanych z tyłu i z boku każdego modułu konstrukcji trybuny. W przypadku montażu trybuny tyłem lub bokiem pod ścianą barierki na długości ściany mogą nie być dostarczane. Nie ma potrzeby demontażu barierek bocznych w celu złożenia trybuny.
Dodatkowe barierki ochronne
Zalecane jest zainstalowane dodatkowych barier ochronnych (zgodnych z PN-EN 13200-3, rysunek A1) oddzielających trybuny od areny boiska. Minimalna wysokość barierek – 80 cm, umiejscowienie – w odległości min. 53 cm (w świetle) od przodu rzędu mocowanych siedzisk. Powyższe barierki nie wchodzą w skład dostarczanej trybuny, powinny być przewidziane jako wyposażenie techniczne obiektu sportowego.
Szerokie możliwości konfiguracji kolorów.
Kolory siedzisk – standardowo malujemy siedziska ze sklejki lakierem bezbarwnym. Na życzenie Klienta istnieje możliwość lakierowania w innym kolorze w/g dostępnej palety lakierów do drewna. Istnieje również możliwość zastosowania innych systemów siedzisk ławkowych np. listwy drewniane.
Kolory płyt panelowych standardowo stosujemy panele w kolorze jasnoszarym, możliwe jest jednak wykonanie paneli w dowolnym kolorze i wzorze. W celu uzyskania pełnych informacji zapraszamy do kontaktu z działem Techniczno-Handlowym.
Wózek do transportu trybun składanych teleskopowo umożliwiający wywożenie trybun do magazynu: 2 700,00zł (netto); 3 321,00zł (brutto)
